«Amazing MICROELECTRONIC-ը ներկայացնում է ESD պաշտպանության նոր սարքեր»

Չիպերի արտադրության գործընթացի մշտական էվոլյուցիան անխուսափելիորեն հանգեցնում է չիպերի խոցելիության աճին ESD/EOS միջամտության նկատմամբ, ինչը հանգեցնում է USB, HDMI և LAN միակցիչների դիմադրության նվազմանը ESD/EOS-ին: Միակցիչներին TVS-ի պաշտպանության տարր ավելացնելը նոր էլեկտրոնային սարքերի մշակման միտում է դարձել: Amazing Microelectonic-ն առաջարկում է TVS պաշտպանության նոր տարբերակներ:

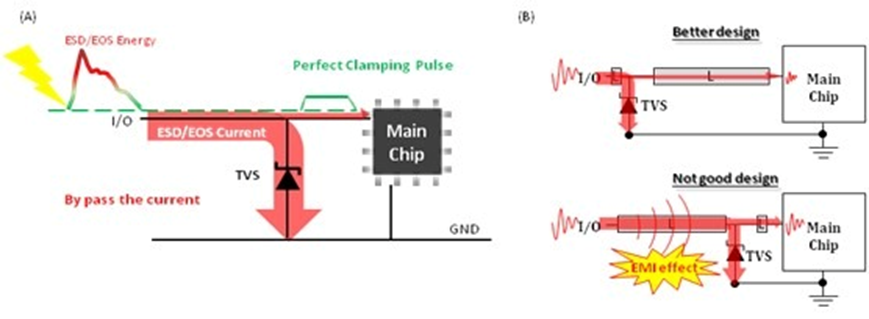

AZ1143-04F պլատայի օգտագործմամբ փորձարարական ուսումնասիրությունը ցույց է տալիս, որ TVS-ի գտնվելու վայրը զգալի ազդեցություն ունի էլեկտրական սխեմաների նախագծման ժամանակ համակարգի պաշտպանության վրա: Ակնհայտ է, որ շղթայի պաշտպանությունը նախագծելու համար պաշտպանական տարրը պետք է տեղադրվի միակցիչին մոտ, և TVS -ը պետք է տեղադրվի անմիջապես պաշտպանվող ազդանշանների հաղորդիչների վերևում, քանի որ դա թույլ է տալիս TVS-ին ապահովել համակարգի առավելագույն հնարավոր պաշտպանությունը դեմ: ESD/EOS.
